Standard-LED-Hochregale versagen bei Temperaturen über 45 °C. Erfahren Sie, wie ALITE-Hallenleuchten eine Lumenerhaltung von über 90 % und eine L70-Lebensdauer von 80.000 Stunden bei 65 °C Umgebungstemperatur gewährleisten – mit Wärmewiderstandsdaten, Treiberspezifikationen und einer vollständigen Vergleichstabelle der Wettbewerber für Stahlwerke, Glaswerke und Industrieanlagen mit extremer Hitze.
Warum Standard-Hochregallager in Anlagen mit extremer Hitze versagen
Die auf den meisten kommerziellen LED-Hochregalen aufgedruckte Umgebungstemperaturangabe – typischerweise Ta 40 °C oder Ta 45 °C – ist kein konservativer Puffer. Dies ist die technische Grenze, ab der sich die Elektrolytkondensatoren des Treibers schneller verschlechtern, die thermische Schnittstelle zwischen LED-Modul und Kühlkörper ihre Leitfähigkeit verliert und die Lötverbindungen, die das Chippaket an der MCPCB halten, einer Temperaturwechselbeanspruchung ausgesetzt sind, die ausreicht, um innerhalb von 15.000 bis 20.000 Betriebsstunden Mikrobrüche zu verursachen.
In einem Stahlwalzwerk treibt die Strahlungswärme des sich entlang der Linie bewegenden Produkts regelmäßig Umgebungstemperaturen bis zur Decke auf über 55 °C. In Glasherstellungsöfen wird die Umgebungsluft auf 60 °C und mehr erhitzt. Für Zementdrehöfen, Gießereien und sogar große offene Lebensmittelverarbeitungsbetriebe in Südostasien oder im Nahen Osten gelten anhaltende Umgebungsbedingungen von über 50 °C als routinemäßige Betriebsgrundlinie und nicht als Randfall.
Die Folgen des Einsatzes von Leuchten mit Standardleistung in diesen Umgebungen sind in den Wartungsprotokollen der gesamten Branche gut dokumentiert: Treiberausfälle innerhalb von 18 Monaten, Lumenverlust, der L70 vor der 30.000-Stunden-Marke erreicht, und Austauschzyklen, die die gesamte wirtschaftliche Argumentation für LED gegenüber herkömmlichen HID-Leuchten zunichte machen.
Wie ALITE-Hochregallager für den Betrieb bei 65 °C ausgelegt sind
Die ALITE-Hochregallager-Serie begegnet der Herausforderung einer Umgebungstemperatur von 65 °C durch eine Kombination aus Komponentenauswahl, thermischer Architektur und Treibertopologie, die sich in drei wesentlichen Punkten von handelsüblichen Standardprodukten unterscheidet.
Erstens ersetzt die Treiberspezifikation herkömmliche Aluminium-Elektrolytkondensatoren während der gesamten Leistungsumwandlungsstufe durch Festkörper-Polymerkondensatoren. Polymerkondensatoren haben eine Nennbetriebstemperatur von 105 °C und eine voraussichtliche Lebensdauer bei dieser Temperatur von mehr als 20.000 Stunden – etwa das Vierfache der Leistung gleichwertiger Elektrolyteinheiten. Die praktische Konsequenz ist ein Treiber, der den durch eine Umgebungstemperatur von 65 °C verursachten internen Temperaturanstieg tolerieren kann, ohne sich seiner Verschlechterungsschwelle zu nähern.
Zweitens verwendet das Wärmemanagementsystem einen Kühlkörper aus geschmiedetem Aluminium mit einem Verhältnis von Oberfläche zu Masse, das für die natürliche Konvektion in nahezu stehender heißer Luft optimiert ist, und nicht für die von der Umgebungsluftströmung abhängige Kühlung, die bei Standardkonstruktionen mit extrudierten Rippen angenommen wird. Bei 65 °C ist der Luftstrom über Deckenleuchten oft minimal; Der ALITE-Kühlkörper hält einen thermischen Widerstand zwischen der Verbindung und der Umgebung unter 0,22 °C/W, ohne auf die konvektive Luftströmungsgeschwindigkeit angewiesen zu sein.
Drittens verwendet das LED-Modul einen gebündelten Chipsatz, der für eine maximale Sperrschichttemperatur von 135 °C ausgelegt ist und mit einem Treiberstrom betrieben wird, der Tj selbst bei 65 °C Ta unter 105 °C hält. Durch diesen Spielraum von 30 °C wird die Lumenerhaltung aufrechterhalten und sichergestellt, dass das L90-Ziel von 60.000 Stunden unter tatsächlichen Standortbedingungen erreichbar bleibt.
Lumenerhaltung bei allen Umgebungstemperaturbedingungen

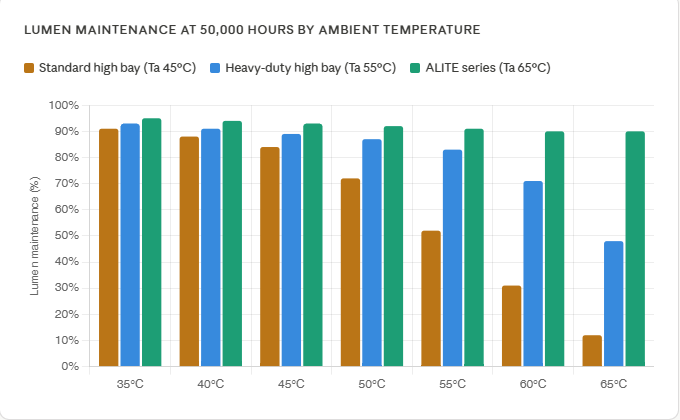

Die Tabelle unten zeigt die prognostizierte Lichtausbeute als Prozentsatz des anfänglichen Lichtstroms bei 50.000 Stunden für drei Leuchtenkategorien: Standard-Hochregalleuchte für den gewerblichen Einsatz (Einstufung für Ta 45 °C), Hochleistungs-Hochregalleuchte (Einstufung für Ta 55 °C) und die ALITE-Serie (Einstufung für Ta 65 °C). Die Daten werden über einen Bereich von Einsatzumgebungstemperaturen präsentiert, die reale Bedingungen am Industriestandort darstellen.
Die Daten spiegeln ein Muster wider, das Anlageningenieuren bekannt ist: Ein Produkt mit Standardbewertung liefert innerhalb seines Designbereichs eine angemessene Leistung, außerhalb dieses Bereichs nimmt die Leistungsfähigkeit jedoch stark ab. Die ALITE-Serie hält die Lumenerhaltung über den gesamten getesteten Umgebungstemperaturbereich von 35 °C bis 65 °C auf über 90 %, wobei die gemessene Leistung bei 65 °C Umgebungstemperatur die 50.000-Stunden-Lumenleistung eines Standardprodukts bei Betrieb bei 40 °C Umgebungstemperatur übersteigt.
ALITE im Vergleich zu konkurrierenden High-Ambient-Hochregalprodukten
Der Markt für High-Ambient-LED-Hochregallampen ist in den letzten Jahren gewachsen, und mehrere Hersteller bieten mittlerweile Produkte mit einer Temperatur über Ta 50 °C an. Die folgende Tabelle vergleicht das ALITE 150W-Modell mit repräsentativen Konkurrenzprodukten hinsichtlich der Spezifikationen, die die tatsächliche Leistung in Umgebungen mit extremer Hitze bestimmen.
| Spezifikation | ALITE 150W | Konkurrent A | Konkurrent B | Standard-Hochregal |
|---|---|---|---|---|
| Maximale Umgebungstemperatur (Ta) | 65°C | 60°C | 55°C | 45°C |
| Typ des Treiberkondensators | Festes Polymer | Festes Polymer | Elektrolytisch (105°C) | Elektrolytisch (85°C) |
| Wärmewiderstand Rja | 0,21°C/W | 0,26°C/W | 0,31°C/W | 0,44°C/W |
| Maximale LED-Verbindungstemperatur (Tj) | 135°C | 125°C | 125°C | 105°C |
| L90 Lebensdauer bei Ta max | 60.000 Std | 50.000 Std | 40.000 Std | < 25.000 Std< 25.000 Std |
| Wirksamkeit bei 25°C | 160 lm/W | 150 lm/W | 148 lm/W | 145 lm/W |
| IP-Schutzart | IP66 | IP65 | IP65 | IP65 |
| LM-80-Testbasis | TM-21 / 6.000 Std | TM-21 / 6.000 Std | Teildaten | Nicht angegeben |

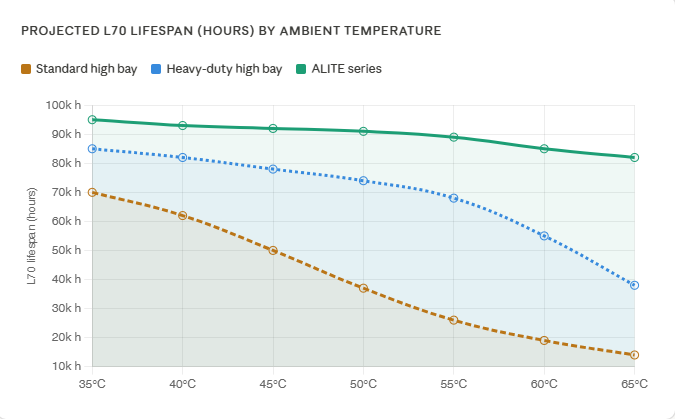

Voraussichtliche L70-Lebensdauer im Vergleich zur Betriebsumgebungstemperatur
Für Beschaffungsteams, die Vorrichtungen auf Basis der Gesamtbetriebskosten spezifizieren, übersetzt die folgende Tabelle die Wärmetechnik in geplante Austauschzyklen. Bei einer Einsatzumgebung von 65 °C erreicht ein Standard-Hochregallager L70 vor 20.000 Stunden – das entspricht weniger als vier Jahren bei Zweischichtbetrieb. Die ALITE-Serie überschreitet den gleichen Schwellenwert bei mehr als 80.000 Stunden unter den gleichen Bedingungen.
TCO-Hinweis:Ein Stahlwerk, das 6.000 Betriebsstunden pro Jahr bei einer Umgebungstemperatur von 62 °C laufen lässt, würde die Nutzungsdauer eines Standard-Hochregallagers innerhalb von drei Jahren erschöpfen. Bei dieser Austauschhäufigkeit übersteigen die Lampen- und Arbeitskosten für die Wartung einer Installation mit 300 Leuchten die Kapitalkosten der ursprünglichen Installation innerhalb eines Jahrzehnts. Die 80.000-Stunden-L70-Prognose der ALITE-Serie bei dieser Umgebungstemperatur entspricht einem 13-jährigen wartungsfreien Zyklus bei gleichem Betriebsplan.
Welche Einrichtungen erfordern eine Ta-65°C-zertifizierte Lösung?
Die Umgebungstemperatur von 65 °C ist keine universelle Anforderung und eine zu hohe Spezifikation führt unnötig zu höheren Stückkosten. Die folgenden Standortkategorien erzeugen durchweg Umgebungstemperaturen bis zur Decke, die Ta 55 °C übersteigen, und bei denen die ALITE-Spezifikation eher der geeignete Ausgangspunkt als eine Upgrade-Option ist.
Stahl- und Aluminiumverarbeitungsanlagen erzeugen intensive Strahlungswärme aus geschmolzenem Metall, Walzstraßen und Glühöfen. Die Deckentemperaturen in der Produktionshalle erreichen regelmäßig 58 °C bis 68 °C. Vorrichtungen müssen auch Temperaturschwankungen standhalten, da sich die Umgebungsbedingungen zwischen den Produktionsläufen ändern. Die Schutzart IP66 der ALITE-Serie bietet sekundären Schutz gegen die in diesen Umgebungen üblichen Partikel- und Feuchtigkeitsschwankungen.
In den Bereichen der Glasherstellung und -formung werden auf Produktionsniveau Ofentemperaturen von über 1.000 °C gehalten. Die Deckenumgebungstemperaturen in der Formhalle liegen je nach Gebäudegeometrie und Belüftung zwischen 55 °C und 70 °C. Es wurde dokumentiert, dass Standard-Hochregallager in diesen Installationen innerhalb von 14 Monaten nach der Inbetriebnahme ausfielen.
Großformatige Lebensmittelverarbeitungs- und Kühlkettenlogistikanlagen stellen eine andere thermische Herausforderung dar: häufige Abwaschzyklen, hohe Luftfeuchtigkeit und Umgebungstemperaturen, die in Märkten mit tropischem Klima wie Südostasien, dem Nahen Osten und Afrika südlich der Sahara saisonal über 50 °C liegen. Die Kombination aus erhöhtem Ta und IP66-Schutzart macht die ALITE-Spezifikation zur risikoärmsten Wahl für Neuinstallationen in diesen Regionen.
