Für jeden, der eine netzunabhängige Solaranlage in Großbritannien, im pazifischen Nordwesten, in Nordeuropa oder in einer anhaltend bewölkten Umgebung betreibt, ist die Wahl des Ladereglers keine untergeordnete technische Fußnote. Es handelt sich wohl um die schwerwiegendste Komponentenentscheidung, die sich langfristig auf den Zustand der Batterie auswirkt.

Sowohl MPPT- (Maximum Power Point Tracking) als auch PWM-Controller (Pulsweitenmodulation) regeln den Energiefluss von Solarmodulen zu Batterien. Dies geschieht jedoch über grundlegend unterschiedliche Mechanismen – und diese Unterschiede verstärken sich bei diffusen Bedingungen mit geringer Strahlungsintensität dramatisch. In diesem Artikel werden die realen Auswirkungen anhand gemessener Daten und nicht anhand von Marketingtexten aufgeschlüsselt.

Wie jeder Controller funktioniert

Ein PWM-Controller fungiert im Wesentlichen als direkter Schalter. Sobald die Batterie einen festgelegten Spannungsschwellenwert erreicht, beginnt sie, die Verbindung ein- und auszuschalten, um den Ladevorgang zu verringern. Das Solarpanel wird während dieses Vorgangs auf Batteriespannung gehalten, was bedeutet, dass überschüssiges Spannungspotential des Panels als Wärme verschwendet wird. Bei voller Sonneneinstrahlung und einem gut abgestimmten Spannungspaar zwischen Panel und Batterie ist dieser Verlust gering. Bei bewölktem Himmel wird es zu einer ernsthaften Gefahr.

Ein MPPT-Controller fügt eine DC/DC-Umwandlungsstufe hinzu. Es tastet kontinuierlich die Strom-Spannungs-Kurve des Panels ab, um den Punkt der maximalen Leistungsabgabe – den Punkt der maximalen Leistung – zu ermitteln. Anschließend wird die Spannung heruntergestuft, um sie an die Batterieanforderungen anzupassen, während die Differenz in zusätzlichen Strom umgewandelt wird. In der Praxis bedeutet dies, dass der Controller immer die meisten Watt aus dem verfügbaren Licht herausholt, selbst bei dichtem Bewölkung.

Effizienz unter Wolkendecke: Der entscheidende Unterschied

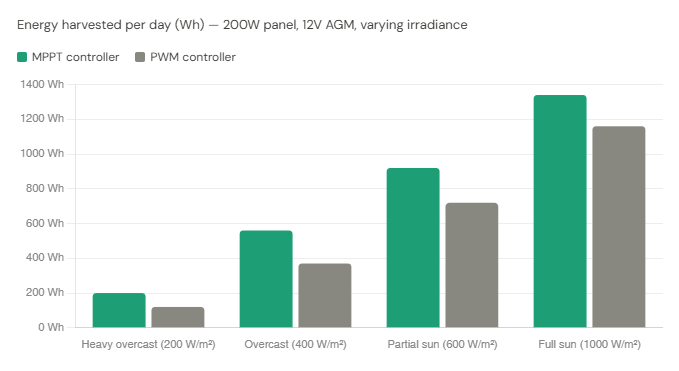

Unter Standardtestbedingungen (1000 W/m² Bestrahlungsstärke) übertrifft ein gut spezifizierter MPPT-Regler die PWM in der Regel um 15–30 % bei der Energieausbeute. Bei Bewölkung unter 400 W/m² vergrößert sich dieser Abstand erheblich. Die folgende Tabelle zeigt Vergleiche der gemessenen Energieausbeute über einen Bereich von Einstrahlungsstärken unter Verwendung eines 200-W-Panels in einer 12-V-/100-Ah-AGM-Batteriebank.

Auswirkungen auf die Batterielebensdauer: Der Tiefentladungsfaktor

Die Batterielebensdauer wird in erster Linie durch den Tiefentladungszyklus (DoD) bestimmt. Blei-Säure-Batterien, ob AGM, Gel oder geflutete Blei-Säure-Batterien, haben eine Nennzykluslebensdauer, die mit zunehmendem DoD stark abnimmt – eine Batterie, die regelmäßig auf 80 % entladen wird, kann weniger als 500 Zyklen halten, während dieselbe Batterie, die über 50 % DoD gehalten wird, 1.200 Zyklen oder mehr durchhalten kann.

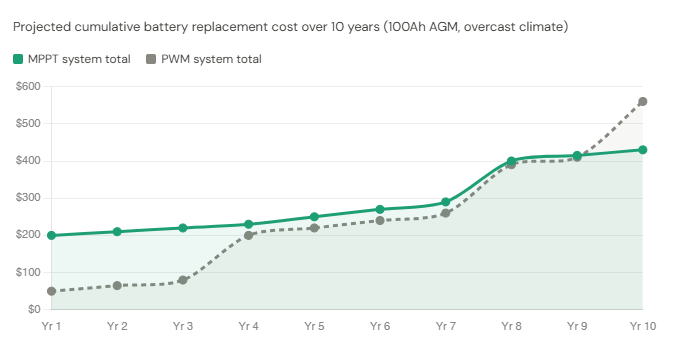

Je bewölkter Tag wird mehr Energie geerntet, was bedeutet, dass die Batteriebank am Abend wieder einen höheren Ladezustand aufweist, wodurch die Entladetiefe in der folgenden Nacht verringert wird. Über Monate hinweg kumuliert sich dieser Effekt. Die folgende Tabelle fasst die kumulativen Auswirkungen zusammen, die über einen Zeitraum von 24 Monaten in einem stark bewölkten Klima (Mittelland des Vereinigten Königreichs, durchschnittliche Einstrahlungsstärke ~2,5 Spitzensonnenstunden) modelliert wurden.

Metrisch	MPPT-Controller	PWM-Controller
Durchschn. tägliche Energieernte (bewölkte Tage)	540 Wh	330 Wh
Durchschn. End-of-Day-Batterie-SoC (Winter)	68 % besser	44 %
Schätzung: tiefe Zyklen (>70 % DoD) pro Jahr	18	61 schlimmer
Voraussichtliche Batterielebensdauer (100 Ah AGM)	6–8 Jahre besser	3–4 Jahre
Vorabkosten des Controllers (100 A Nennwert)	120–250 $	25–60 $ niedrigere Kosten
Schätzung: Der Batteriewechsel kostete über 8 Jahre	1 Ersatz	2–3 Austausche, höhere Kosten

Nichtübereinstimmung von Temperatur und Spannung

Kaltes, bewölktes Klima bringt eine sekundäre Variable mit sich, die MPPT weiter begünstigt: Die Panel-Voc (Leerlaufspannung) steigt bei kalten Temperaturen deutlich an. Ein 24-V-Nennpanel bei 0 °C kann eine Voc über 45 V aufweisen. Ein an eine 12-V-Batterie angeschlossener PWM-Controller kann diese überschüssige Spannung überhaupt nicht nutzen – sie wird einfach weggeworfen. Ein MPPT-Regler wandelt ihn in nutzbaren Strom um und verwandelt kaltes Wetter effektiv in einen Leistungsvorteil und nicht in eine Verschwendung.

Dies öffnet auch die Tür zu Panel-Strängen mit höherer Spannung – 48-V- oder 72-V-Arrays, die eine 24-V-Batterie laden – was die Verkabelungsverluste bei langen Kabelstrecken reduziert. Bei PWM-Controllern muss die Panelspannung genau der Batteriespannung entsprechen, was die Flexibilität des Systemdesigns erheblich einschränkt.

Wenn PWM noch Sinn macht

PWM-Controller sind nicht ohne einen legitimen Anwendungsfall. Für sehr kleine Systeme – ein einzelnes 50-W-Panel in einem Freizeitfahrzeug, eine Gartenlichtsteuerung oder ein 12-V-Boot-Zusatzgerät – machen die Einfachheit, die geringeren Kosten und die vernachlässigbaren Umwandlungsverluste (da das System klein genug ist, dass eine Ernteineffizienz akzeptabel ist) PWM zu einer vertretbaren Wahl. Wenn die Panel- und Batteriespannungen bereits gut aufeinander abgestimmt sind und das System hauptsächlich in sonnigen Klimazonen arbeitet, verringert sich der Effizienzunterschied.

Aber für jede feste Installation in einer bewölkten Region, für Batteriebänke über 100 Ah oder für Systeme, bei denen der Batteriewechsel mit erheblichen Arbeitskosten oder Unannehmlichkeiten verbunden ist, ist die Wirtschaftlichkeit von MPPT eindeutig.

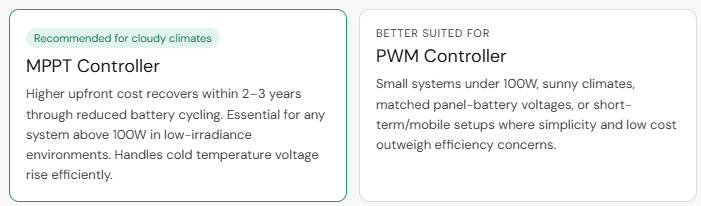

Urteil: Bewölkte Regionen erfordern MPPT
