Fichiers IES pour l'éclairage LED extérieur : guide d'achat B2B

Apprenez à évaluer les fichiers photométriques IES, à simuler l\'espacement des poteaux, l\'uniformité, l\'éblouissement et la lumière diffuse, et à comparer les luminaires extérieurs à LED avant l\'achat.

Réponse directe

Un fichier IES enregistre comment un luminaire spécifique envoie la lumière dans différentes directions. Les acheteurs l'utilisent dans un logiciel d'éclairage professionnel pour tester si un modèle, une optique et une disposition proposés peuvent répondre aux objectifs du projet en matière d'éclairage, d'uniformité, d'éblouissement et de lumière diffuse. Le nombre total de lumens ne peut à lui seul répondre à ces questions.

Pourquoi un luminaire « à haute luminosité » peut toujours être un mauvais choix

Les projets extérieurs sont construits sur la géométrie et non sur la luminosité du catalogue. Un lampadaire peut avoir un flux lumineux impressionnant mais distribuer trop de lumière derrière le poteau, créer un point chaud lumineux sous le luminaire ou ne pas transmettre la lumière utile de l'autre côté de la route. Un projecteur peut produire une puissance totale suffisante mais nécessiter des points de visée supplémentaires pour contrôler l'éblouissement ou le déversement périmétrique.

L'Illuminating Engineering Society distingue le flux lumineux total, mesuré en lumens, de l'intensité lumineuse dans une direction donnée, mesurée en candela. Le format ANSI/IES LM-63 est le format électronique standard utilisé pour transférer les données photométriques et les informations associées sur les luminaires. ^[1][2] En termes simples, les lumens vous indiquent la quantité de lumière visible qui quitte le luminaire ; le fichier IES décrit où va cette lumière.

Impact sur les achats : le FHWA Lighting Handbook 2023 rapporte que des luminaires routiers de puissance similaire produisaient des espacements optimisés de poteaux sensiblement différents lorsque leurs fichiers photométriques étaient appliqués aux mêmes modèles de calcul. Une règle de puissance par rapport à l'espacement n'est qu'un raccourci de filtrage et non une méthode de conception finale. ^[3]

Ce qu'un fichier IES prouve et ce qu'il ne prouve pas

Un fichier IES est un enregistrement structuré et lisible par machine de la distribution d'intensité lumineuse mesurée d'un luminaire. En fonction du dossier et de la documentation de test, il peut également identifier le fabricant, le numéro de catalogue, le rapport de test, la date de publication, les dimensions lumineuses, la puissance d'entrée et les métadonnées associées. ^{[1] [2]} Le logiciel convertit les valeurs candela angle par angle en un modèle du motif lumineux.

Cependant, un fichier IES ne garantit pas que chaque projet fonctionnera de manière identique. Les résultats dépendent de la géométrie du site, de la hauteur de montage, du retrait des poteaux, de l'espacement, de l'inclinaison, de l'orientation, de la réflectance de la surface, des hypothèses de maintenance et des critères exacts du projet. Le fichier doit également correspondre à la configuration du produit proposé. Un fichier photométrique pour un autre réglage de puissance, d'optique, de boîtier LED ou de courant de commande n'est pas un substitut défendable.

Preuves que les acheteurs doivent demander avant d'approuver un luminaire

Élément de preuve	Ce que ça montre	Vérification de l'acheteur	Décision appuyée
Fiche de données	Puissance nominale, lumens, efficacité et options	Faites correspondre le code de modèle exact et la configuration commandée	Comparaison commerciale
Fichier photométrique IES	Distribution d'intensité directionnelle et métadonnées de fichiers	Faire correspondre le modèle, la puissance, l'optique et l'identité du test	Calcul d'éclairage
Rapport de simulation	Niveaux calculés pour la géométrie et la disposition réelles	Examiner les entrées, les grilles, les critères et le facteur de maintenance	Examen de la conformité du projet
Spécification du produit/guide d'installation	Construction, montage et réglages autorisés	Confirmez que l'inclinaison simulée et la méthode de montage sont constructibles	Faisabilité de l'installation
Preuve de test indépendante si nécessaire	Mesures tierces ou preuves de programmes	Vérifier le laboratoire et rapporter la portée par rapport aux règles d'appel d'offres	Contrôle des risques et de la conformité

Tableau 1. Hiérarchie des preuves d'approvisionnement. Sources : IES LM-63, aperçu ANSI, directives FHWA et documentation DIALux. ^[1][2][3][5]

Un flux de travail photométrique en cinq étapes pour l'éclairage extérieur B2B

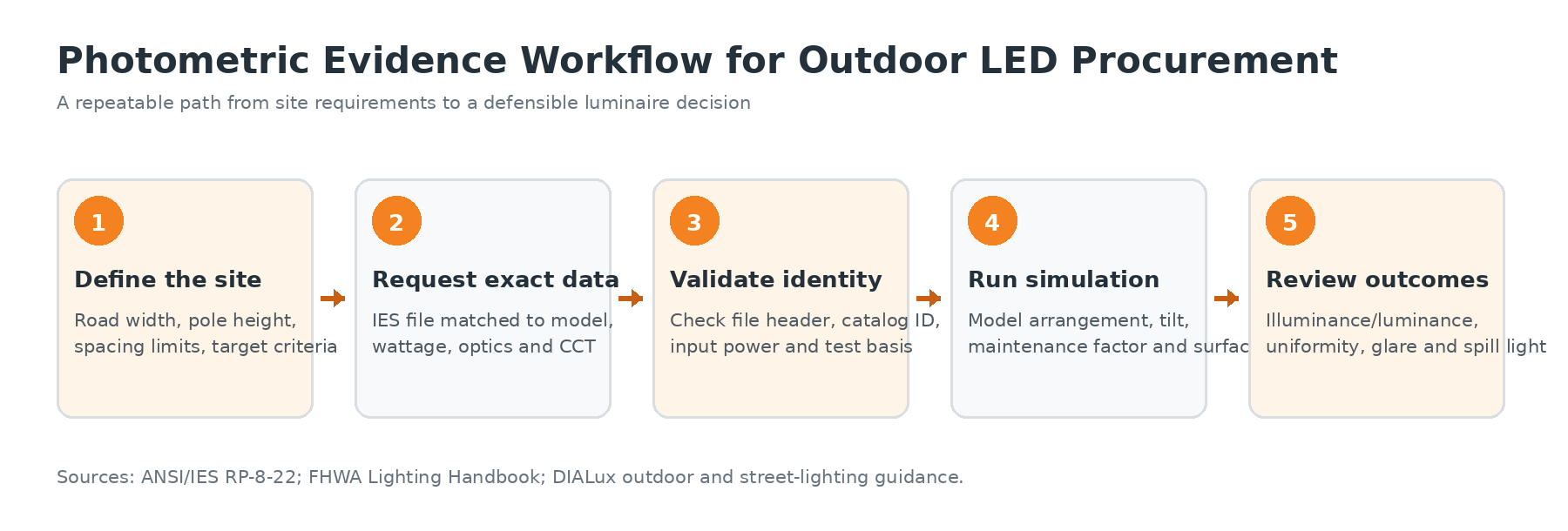

Flux de travail en cinq étapes, depuis la définition d'un site d'éclairage extérieur jusqu'à l'examen des résultats photométriques simulés. — Figure 1. Des contributions du projet à une décision défendable en matière de luminaire. ^[3][4][5]

Définir l'application avant de choisir le luminaire

Donnez au fournisseur la géométrie réelle de la route ou du site : largeur de la route, voies, trottoirs, emplacements des poteaux, hauteur de montage, retrait, longueur de support disponible, contraintes d'espacement et fenêtres ou limites à proximité. Énoncez la norme en vigueur ou les critères du client plutôt que de demander uniquement un éclairage « suffisamment lumineux ». Le flux de travail routier de DIALux, par exemple, traite le profil de la route, la classe d'éclairage, la disposition, la distance entre les poteaux, la hauteur de montage et l'inclinaison comme variables de conception. ^[4]

Demandez le package photométrique exact

Demandez le fichier IES, la fiche technique, les spécifications du produit et le guide d'installation pour connaître la configuration exacte proposée. ANSI/IES RP-8-22 commence explicitement son processus d'optimisation en obtenant des fichiers photométriques au format IES auprès des fournisseurs d'éclairage. ^[4] Incluez la livraison du fichier dans la demande de prix afin que l'examen photométrique ait lieu avant l'achat, et non après que les luminaires arrivent sur le site.

Valider l'identité du fichier avant la simulation

Vérifiez que l'identifiant du catalogue du fichier, la puissance d'entrée et la désignation optique correspondent au devis. Enregistrez le nom du fichier et la révision utilisés dans le rapport de calcul. Lorsque l'offre nécessite des tests indépendants, demandez le rapport de test correspondant et vérifiez que sa portée couvre la configuration proposée. Le moteur léger simulé doit être celui qui sera fabriqué et livré.

Simulez la disposition réelle, puis comparez les alternatives

Utilisez un logiciel professionnel pour placer les luminaires, régler la hauteur et l'inclinaison de montage, définir les surfaces de calcul et appliquer un facteur de maintenance approprié. DIALux peut générer des isolignes, des graphiques de valeurs, des vues en fausses couleurs et des tableaux de résultats ; son flux de travail extérieur calcule également l'éclairement, l'uniformité, l'éblouissement et certaines mesures de lumière parasite. ^[5] Comparez les alternatives avec la même géométrie et les mêmes hypothèses.

Examinez les résultats – pas seulement la moyenne

Un éclairement moyen acceptable peut masquer les zones sombres et les points chauds excessifs. Examinez les valeurs minimales, l'uniformité, l'éblouissement, la lumière diffuse et la lumière vers le haut, le cas échéant. Examinez également le nombre de pôles, la charge du circuit, la complexité de visée et l'accès à la maintenance. Le luminaire offrant le meilleur rapport qualité-prix est l'option qui répond au cahier des charges complet du projet avec une disposition pratique, et non automatiquement le produit ayant la plus grande efficacité ou le prix unitaire le plus bas.

Comment Alitecn peut soutenir un processus d'approvisionnement axé sur la photométrie

Le portefeuille d'éclairage extérieur d'Alitecn comprend des lampadaires à LED de projet, des projecteurs à LED, des éclairages de stade, des éclairages de jardin, des lampes solaires et des produits pour grandes hauteurs. Le centre de téléchargement du site Web sépare les spécifications des produits, les guides d'installation et les archives photométriques, tandis que le catalogue de produits comprend plusieurs puissances d'éclairage public, niveaux d'efficacité, options de pilotes et sélections de garanties. ^[6][7] Cette structure est utile car les acheteurs professionnels ont besoin de documents spécifiques à la configuration, et non d'une seule brochure générique.

Par exemple, Alitecn présente la série de lampadaires ASL23 jusqu'à 210 lm/W et l'ASL84 modulaire à 170 lm/W avec protection IP65 et IK08. ^[6] Ces chiffres publiés sont utiles pour la présélection, mais l'approbation finale du projet doit toujours être basée sur le modèle exact proposé et les calculs optiques et photométriques. Les acheteurs doivent demander à Alitecn de confirmer le code du modèle, la puissance, la distribution optique, le CCT, la configuration du pilote/contrôle, l'option de surtension, la méthode de montage et le fichier IES correspondant dans un seul dossier de soumission.

Alitecn décrit son organisation comme disposant d'une équipe de R&D, d'un développement de produits brevetés, d'une formation sur les produits et d'une assistance aux visites sur site, ainsi que d'étapes d'inspection depuis la production jusqu'à l'exportation. ^[6] Pour un acheteur de projet, la prochaine étape pratique consiste à transformer ces capacités en livrables documentés : un fichier photométrique correspondant, un rapport de calcul, un calendrier de configuration et un jeu de dessins qui peuvent être examinés par le consultant ou le client final avant la production en série.

Liste de contrôle des appels d'offres pour les entrepreneurs, les distributeurs et les acheteurs de projets

Modèle de luminaire exact, puissance, optique, CCT et configuration de contrôle
Fichier IES correspondant et référence de test photométrique identifiable
Dessin ou géométrie du site, hauteur des poteaux, espacement, retrait et détails des supports
Critères d'éclairage et surfaces de calcul applicables
Rapport de simulation montrant les entrées, la disposition, l'éclairement ou la luminance, l'uniformité, l'éblouissement et les contrôles de lumière diffuse
Spécification du produit, guide d'installation et calendrier de configuration approuvé
Contrôle des révisions de documents afin que les échantillons, les calculs et les unités de production restent alignés

Questions fréquemment posées

Deux lampadaires LED de même puissance peuvent-ils utiliser le même espacement des poteaux ?

Non. Leurs distributions optiques et la lumière utile sur la zone cible peuvent différer considérablement. La FHWA rapporte que des produits de puissance similaire ont produit des espacements optimisés très différents dans les modèles de calcul courants. ^[3] Recalculez l'espacement avec chaque fichier IES exact.

Un fichier IES est-il identique à un rapport photométrique ?

Pas exactement. Le fichier IES est un fichier de données électroniques standardisé utilisé par les logiciels de conception. Un rapport photométrique présente les résultats mesurés et le contexte du test sous une forme lisible par l'homme. Les acheteurs ont souvent besoin des deux pour la traçabilité.

Un fichier IES peut-il garantir les niveaux de lux sur site ?

Non. Il prend en charge un calcul basé sur des hypothèses définies. Les tolérances d'installation, la tension réelle, le pointage, les surfaces, la saleté, le vieillissement et les obstructions du site peuvent affecter les résultats sur le terrain. Utilisez les mesures de mise en service lorsque le contrat nécessite une vérification sur site.

Que faut-il envoyer à Alitecn pour un calcul d'éclairage ?

Envoyez un dessin à l'échelle ou les dimensions du site, l'emplacement et la hauteur des poteaux, les contraintes de montage et de visée, les détails de la surface ou de la route, les critères du projet, le calendrier d'exploitation et les exigences de contrôle. Plus le briefing est clair, plus la comparaison sera utile.

Conclusion

Les lumens et les watts restent des mesures de filtrage utiles, mais ils ne permettent pas de savoir si la lumière atteint le bon endroit. Un fichier IES exact, une simulation contrôlée et un dossier de soumission traçable convertissent une comparaison de produits en une décision technique. Pour les projets extérieurs B2B, ce processus peut réduire le risque de refonte, clarifier la responsabilité du fournisseur et aider l'acheteur à comparer la valeur totale installée plutôt que les seules spécifications principales.

Références

Illuminating Engineering Society, « The IES Lighting Library Standards Collection » (liste ANSI/IES LM-63-19).
Blog ANSI, « Format de fichier standard IES pour les données photométriques, IES LM-63-19 ».
Federal Highway Administration, 2023 FHWA Lighting Handbook, sélection de luminaires et discussion sur la comparaison photométrique.
Illuminating Engineering Society, ANSI/IES RP-8-22, Pratique recommandée : éclairage des routes et des installations de stationnement.
DIAL GmbH, « Éclairage extérieur avec DIALux evo » et « Éclairage public avec DIALux evo ».
Zhejiang Alite Lighting Co., Ltd., page d'accueil officielle et informations actuelles sur le produit/l'entreprise.
Zhejiang Alite Lighting Co., Ltd., "Téléchargements d'éclairage LED | Catalogues, données techniques et guides."
