Die LED -Beleuchtung im Freien, insbesondere die Straßenbeleuchtung, ist in den letzten Jahren erheblich gewachsen. Haltbarkeit und Sicherheit sicherstellen,LED -Treiber, die in Umgebungen im Freien eingesetzt werden. In diesem Artikel werden die Surge -Kopplungswege, Ausfallmodi in LED -Treibern und Schutzschaltungskonstruktionen untersucht, die die Immunität der Überschwemmung erheblich verbessern und die Zuverlässigkeit von LED -Beleuchtungssystemen im Freien verbessern.

---

1. Arten von Überspannungsspannungen, die LED -Treiber im Freien betreffen

LED -Treiber im Freien müssen verschiedenen transienten Spannungen standhalten, darunter:

• Direkte Blitzschläge: Tragen Sie extrem hohe Energie, wobei Spannungsspannungen bis zu 5.000 kV erreichen.

• Überschwemmungen durchgeführt: Durch Blitzschläge auf Kraft- oder Kommunikationsleitungen induziert.

• Transienten Schalten: Erzeugt durch plötzliche Verbindung/Trennung induktiver oder kapazitiver Belastungen, die häufig mehrmals die Nennspannung des Netzes überschreiten.

Schleifschutz bei LED -Fahrern hauptsächlich Adressen leiteten Blitz- und Schaltflächen.

---

2. Teststandards für die Überspannungsimmunität

Surge -Tests für LED -Fahrer im Freien folgen den internationalen Standards:

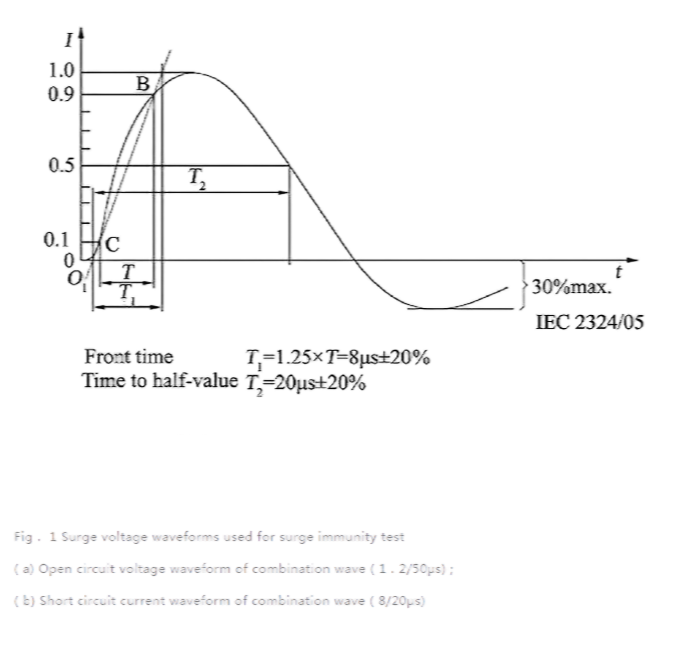

• IEC 61643-11: Definiert die kombinierte Überspannungswellenform (1,2/50 μs Spannung und 8/20 μs Strom).

• ANSI C82.77: Gibt eine minimale Überspannungsimmunität von 6 kV/3 ka (Differential und gemeinsame Modus) für Leuchten im Freien an.

Der erforderliche Schutzniveau für LED -Netzteile im Freien istmindestens 6 kV differential und gemeinsame Modus.

---

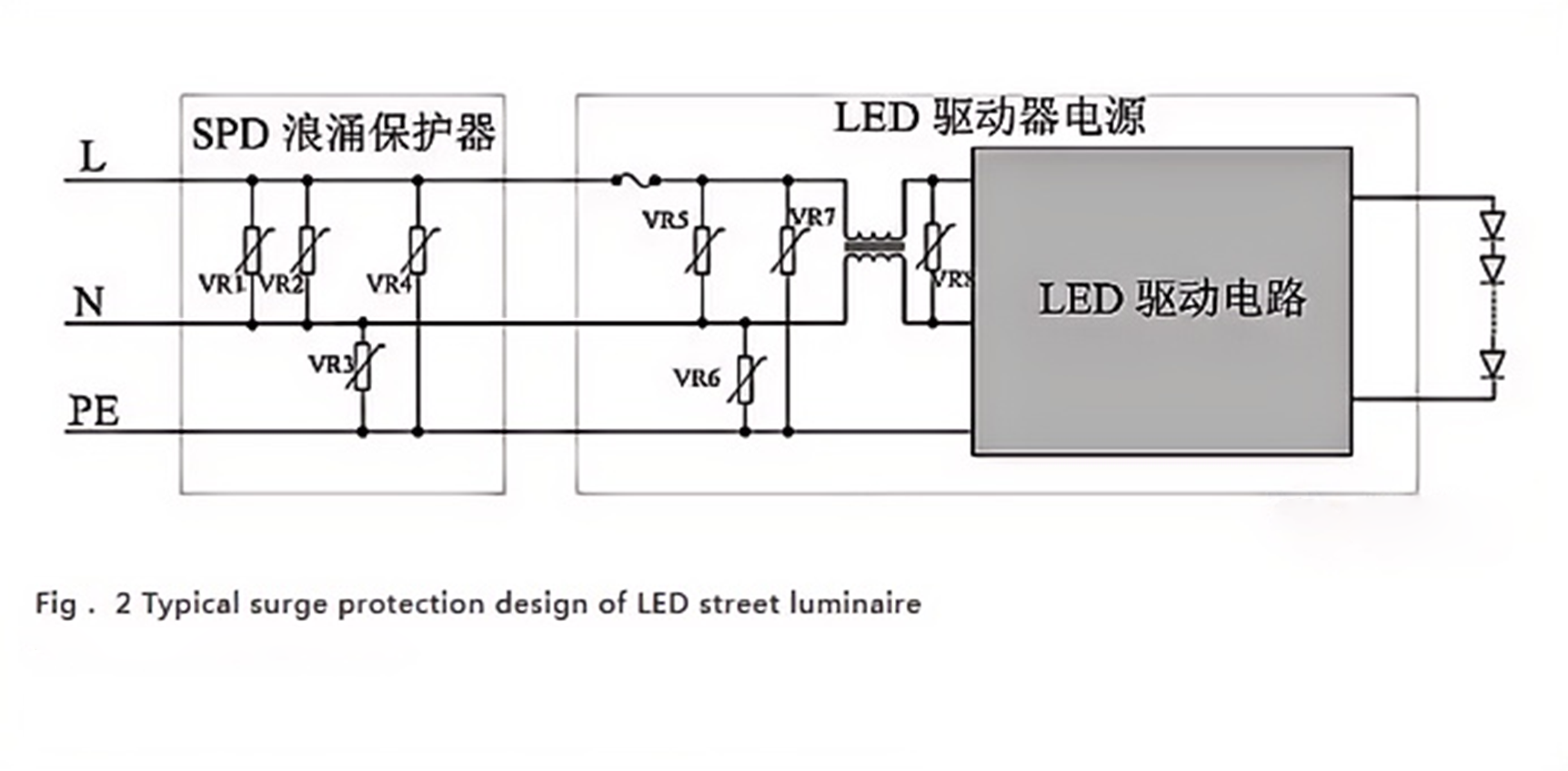

3.. Surge -Schutzarchitektur in LED -Straßenlaternen

Ein typisches Surge -Schutzsystem umfasst zwei Phasen:

• Stufe 1: Externe SPD (Surge -Schutzvorrichtung)-Klemmen Sie Hochspannungsfluten (10–30 kV) bis 4–8 kV.

• Stufe 2: Internalschutzkreislauf- Klemmen Sie die Spannung weiter auf unter mehreren hundert Volt, um die inneren Schaltungen zu schützen.

---

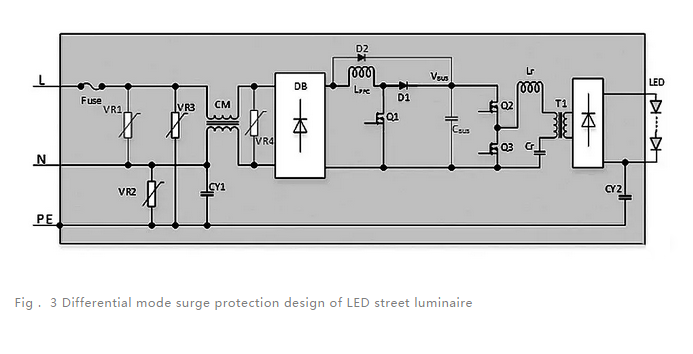

4. Differentialmodus Schleifschutzdesign

Differentiale Anstände treten zwischen Linie (L) und Neutral (n) oder zwischen VBUS und Leistungsmasse auf. Häufige Fehlermodi umfassen:

• Sicherung geblasen

• MOV (Metalloxidvaristor) Versagen

• MOSFET- oder Diodenverletzung

• Elektrolytkondensator -Leckage

Überlegungen zum wichtigsten Design:

• Kreislauftopologie: Die Boost -Topologie wird für die erste Stufe aufgrund seiner Kondensatorpufferfunktion bevorzugt.

• Klemmschaltungsdesign:

  • PrimärschutzVerwendet MOVs, der für 320 VAC und einen Durchmesser von 14 mm bewertet wurde, um 6 kV -Anstände zu klemmen.

  • SekundärschutzVerwendet kleinere Movs und/oder TVS -Dioden, um die Spannung weiter zu reduzieren.

• Smart Switch -Schutz: Die Verwendung kontrollierter Schalter (z. B. MOSFETs, SCRs) kann dynamisch Klemmkreise isolieren, wodurch niedrigere Spannungsbewegungen zum besseren Schutz ermöglicht werden können.

• Spezielle Schutzschaltungen: Für gefährdete Komponenten (z. B. Q1 -Switch) können Schaltkreise während der Anstiegsereignisse aktiv das Schalten einstellen.

---

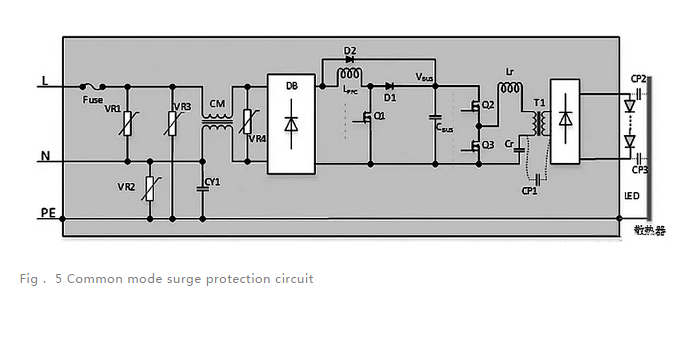

5. Common Modus Surge Protection Design

Der Common-Modus überschwemmt zwischen L-PE, N-PE oder beidem. Sie beeinflussen hauptsächlich:

• LED -Module und Kühlkörper, die parasitäre Kapazitäten mit Erdung bilden (CP2, CP3).

Entwurfsmaßnahmen:

• VerwendenIsolationstransformatorenmit hoher Isolierung und ausreichender Kriechentfernung.

• Minimieren Sie die kapazitive Kopplung (z. B. CP1) über Transformatoren hinweg.

• HinzufügenBewegungen oder Gasentladungsrohrein der Eingangsstufe für das gemeinsame Modusklemme.

---

6. Tests und Ergebnisse

Testkonfiguration:

• Schubtyp: 6 kV/3 ka, 2 Ω Impedanz, 40 Impulse in 4 Kopplungsmodi (LN, L-PE, N-PE, L/N-PE)

• Stufe 1 mov: 14 mm, 320 VAC

• Stufe 2 mov: 10 mm, 240 VAC + Bidirektional Thyristor

Der LED -Fahrer hat alle Überspannungstests bestanden. Die Spannung wurde effektiv geklemmt:

• Von 6 kV auf 1045 V nach Stufe 1

• Weiter unten bis 620 V nach Stufe 2 - innerhalb sicherer Grenzen für 600 V MOSFETs

---

7. Schlussfolgerung

In dieser Studie wird hervorgehoben, wie sich Surge -Ereignisse auf Outdoor -LED -Treiber auswirken und robuste Schutzstrategien für Differential- und Gemeinschaftsmodus -Anstände umzusetzen.Durch die richtige Auswahl von Komponenten, Topologie und mehrstufigen Schutzschaltungen können LED-Treiber einen zuverlässigen Blitzschubwiderstand erreichen, erheblich die Langlebigkeit und Stabilität von Beleuchtungssystemen im Freien zu verbessern.
